Fahrradträger

1. Platzieren Sie den Fahrradträger parallel zum Fahrzeugheck.

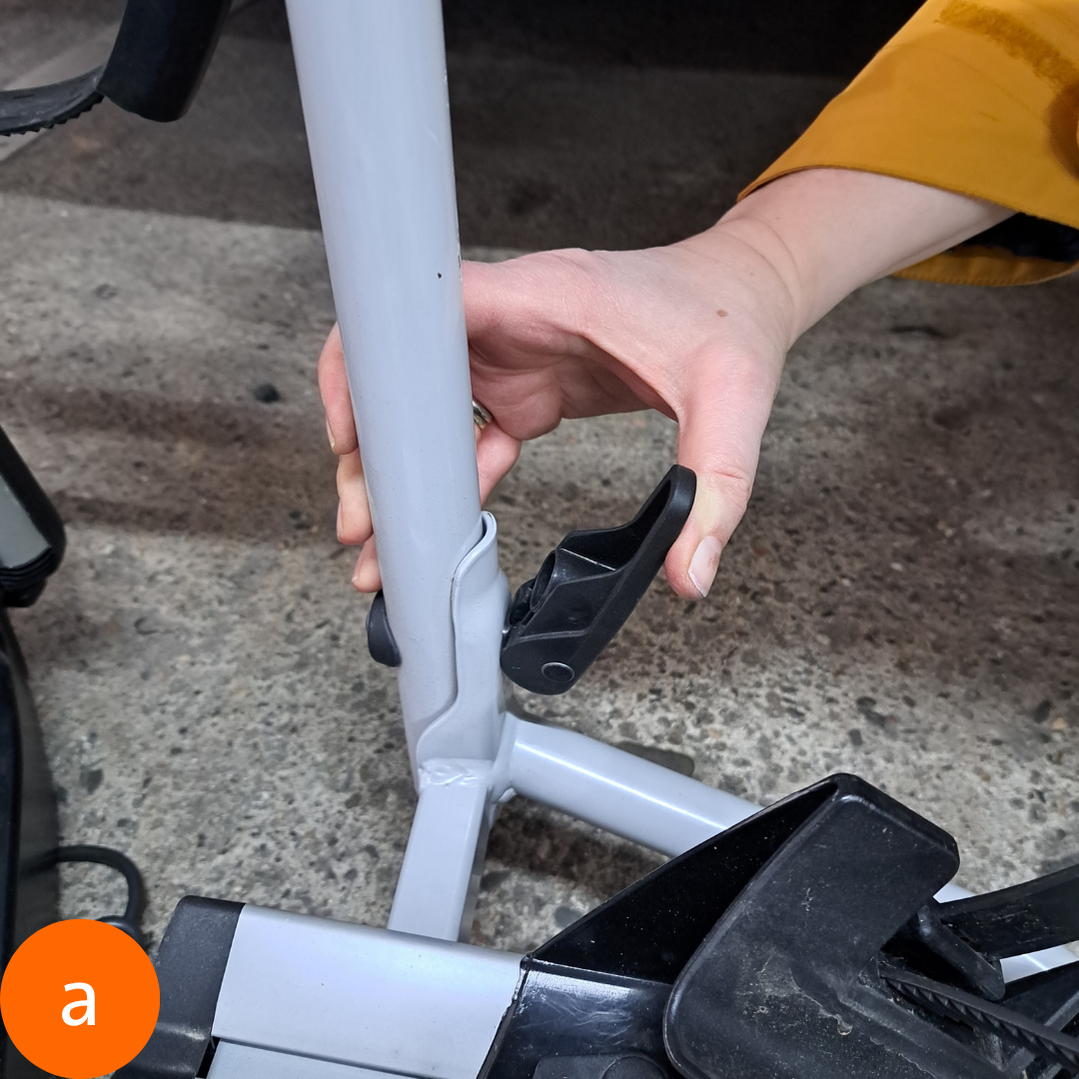

2. Klappen Sie den Bügel auf und stellen Sie ihn mithilfe der Schnellspanner fest (a).

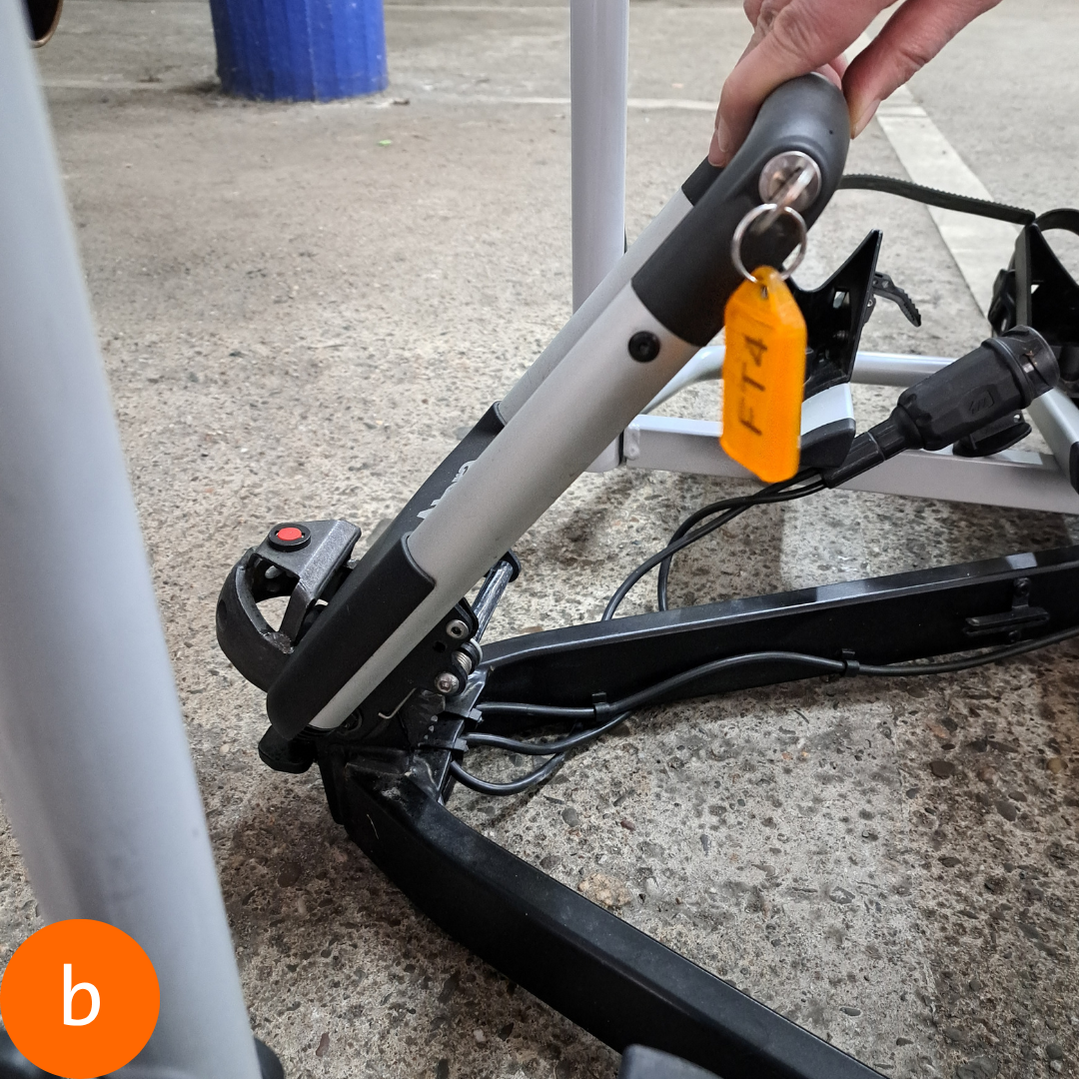

3. Stellen Sie den Hebel auf, während Sie den Knopf gedrückt halten. Lassen Sie den Knopf los und drücken Sie den Hebel nach vorne, bis Sie einen Widerstand spüren (b). Die Kappe des Fahrradträgers ist nun oben.

4. Heben Sie den Fahrradträger auf die Anhängerkupplung.

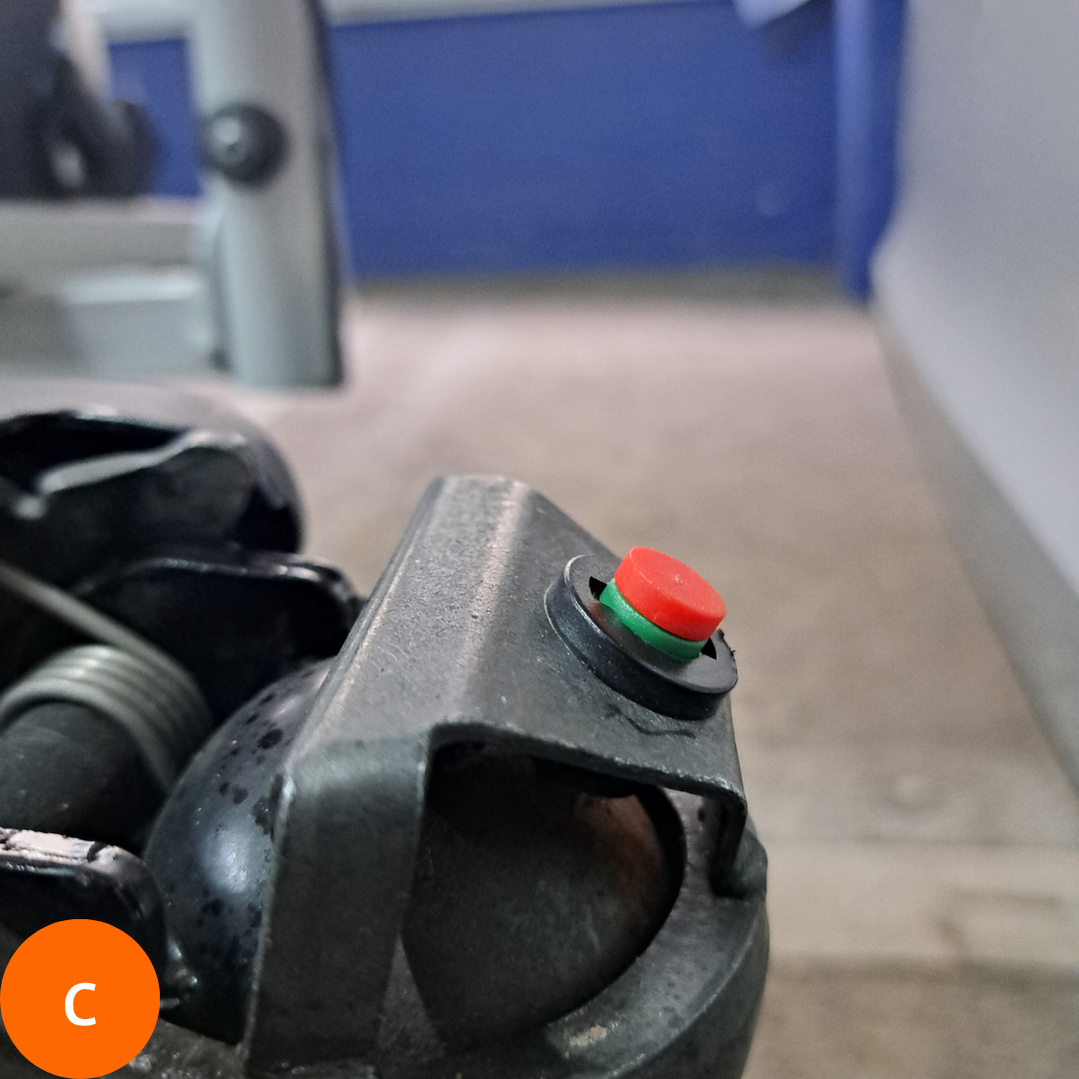

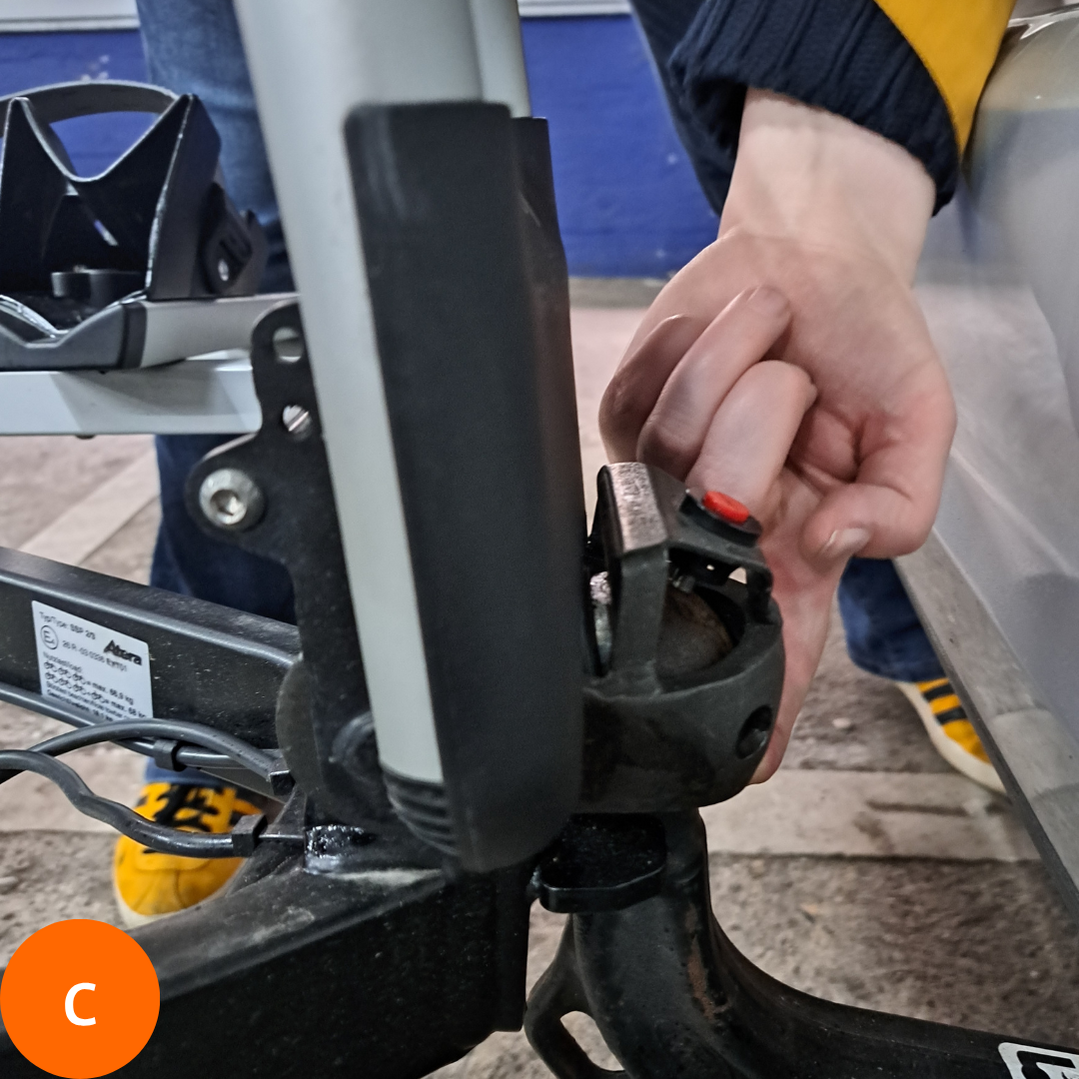

5. Stellen Sie den Hebel erneut auf, bis die Kappe hörbar auf der Kupplung einrastet und der grüne Kontrollring (Kupplungsindikator) sichtbar wird (c). Wiederholen Sie den Vorgang ggf. nochmal, falls der Kontrollring nicht zu sehen ist.

6. Drücken Sie erst jetzt den Hebel kräftig nach unten. Nun ist der Fahrradträger fest mit der Kupplung verbunden.

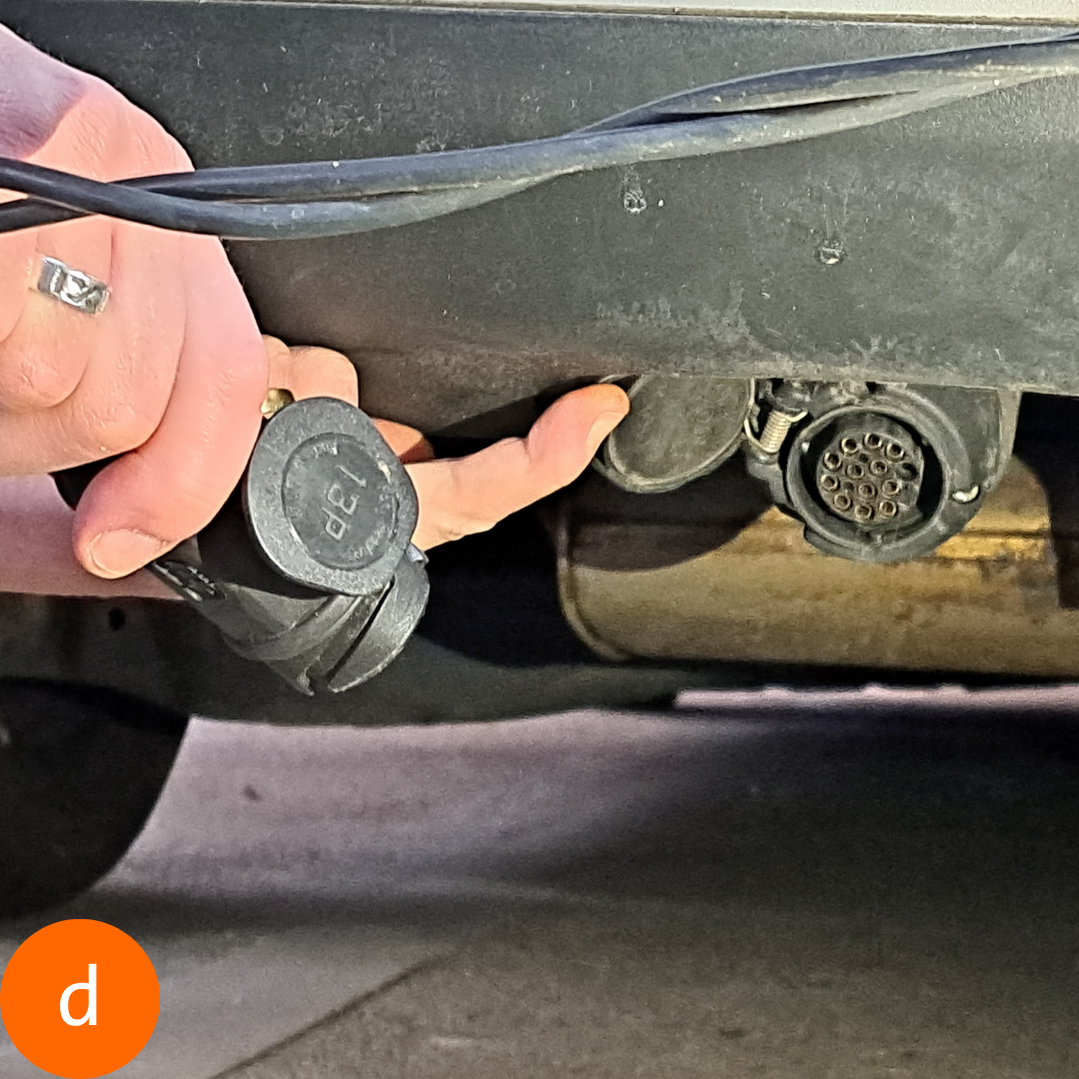

7. Schließen Sie die Steckverbindung für die Beleuchtung des Fahrradträgers an und drehen Sie den Stecker fest, bis er einrastet (d).

8. Nehmen Sie das zusätzliche Kennzeichen aus dem Kofferraum und schieben Sie es von unten in die Kennzeichenhalterung. Drücken Sie zur Befestigung die Halterungsstifte nach oben.

1. Lösen Sie die Befestigungsriemen und stellen Sie das Fahrrad in die Schiene.

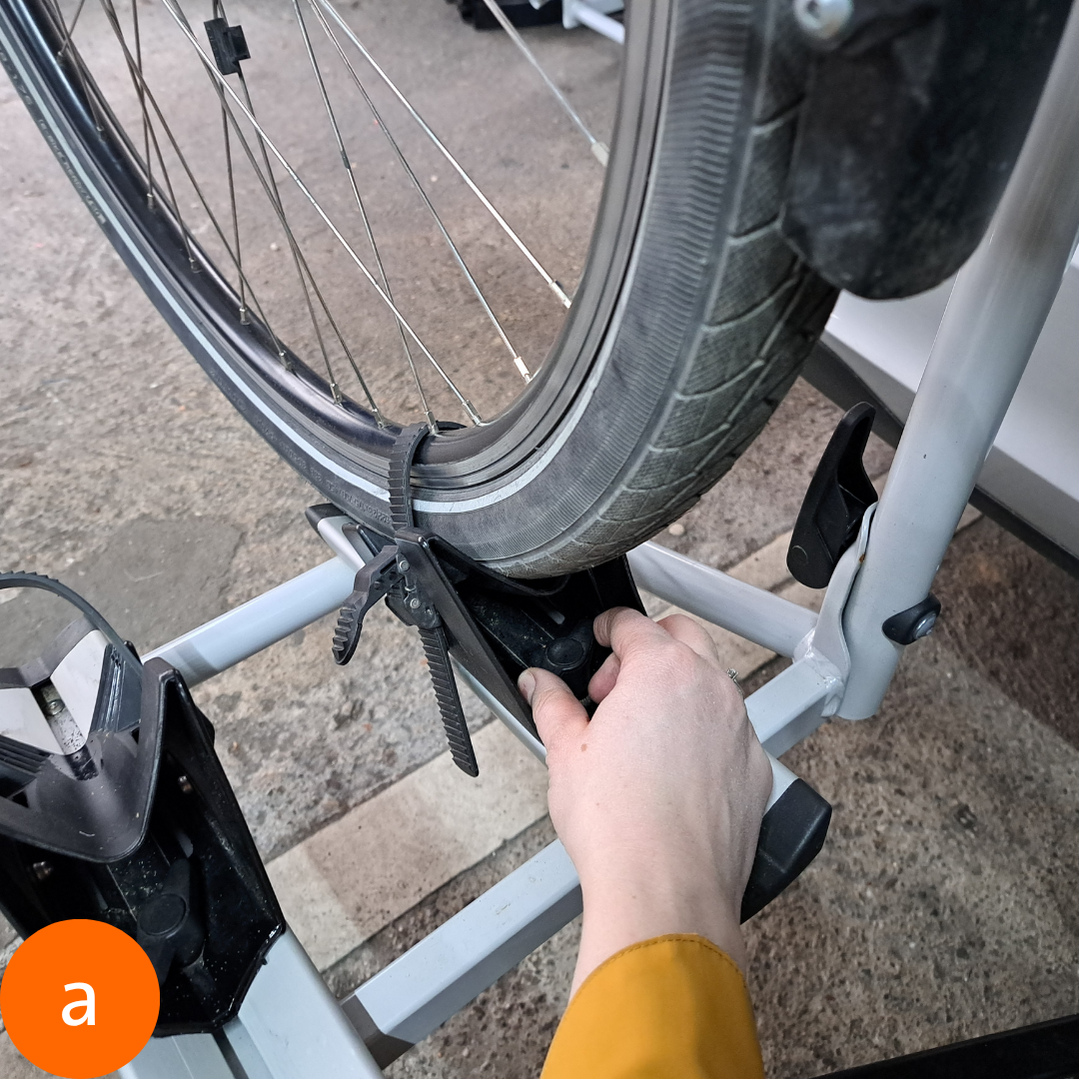

2. Fixieren Sie beide Reifen mit den Befestigungsriemen. Ziehen Sie die Riemen mithilfe der Einrastfunktion fest. Die Befestigungsvorrichtung können Sie flexibel dem Radstand Ihres Fahrrads anpassen (a).

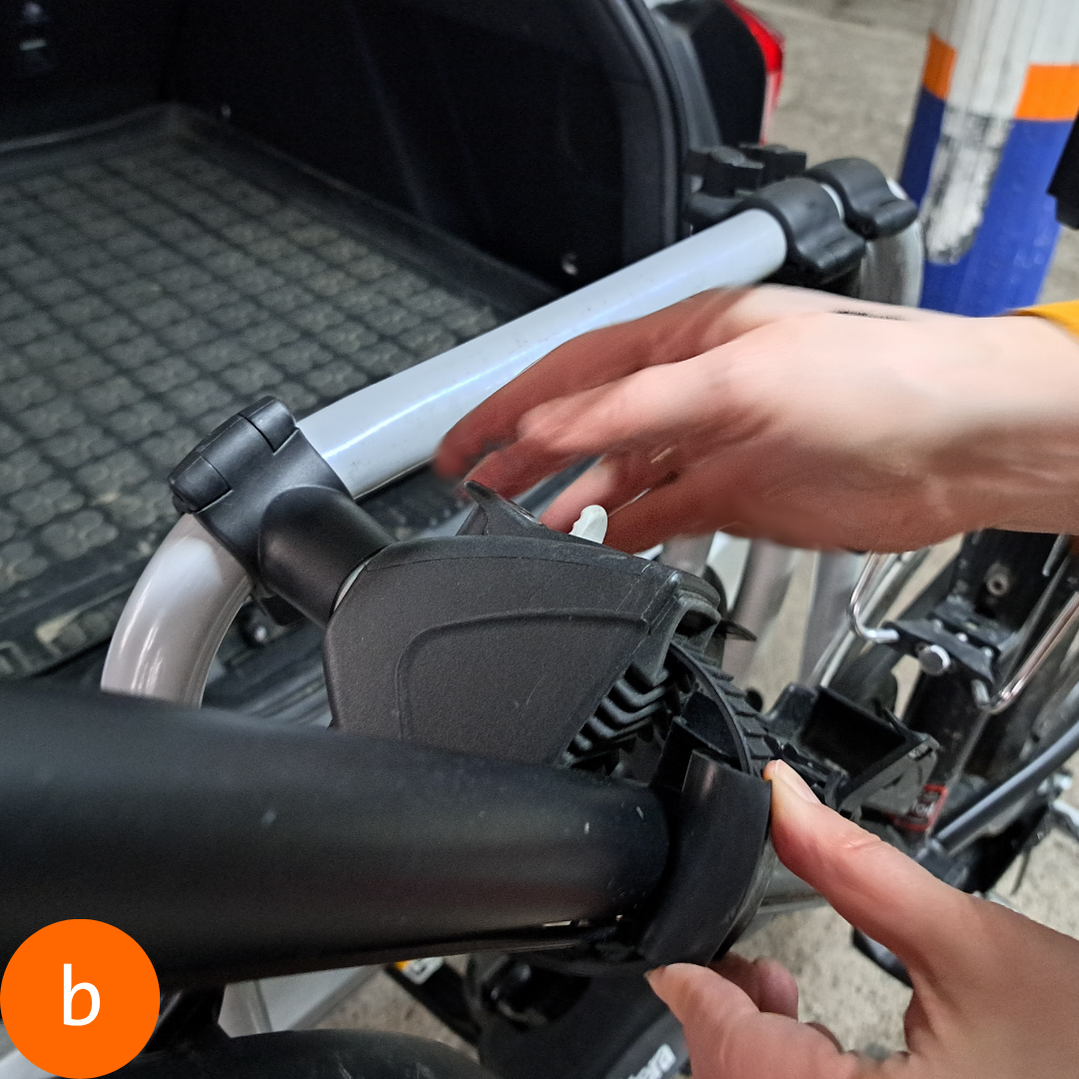

3. Fixieren Sie den Rahmen. Schließen Sie dazu zunächst die Halterung auf und ziehen Sie den Riemen raus, indem Sie den weißen Knopf hochdrücken. Legen Sie den Riemen um den Rahmen und schieben Sie ihn wieder in die Halterung. Ziehen Sie den Riemen mit der Schlosslasche fest (b). Sie können die Stange der Halterung flexibel auf dem Bügel bewegen.

4. Vergewissern Sie sich, dass alles fest verzurrt ist und nichts wackelt. Alle losen Teile (auch Akkus) müssen vom Fahrrad abgenommen werden!

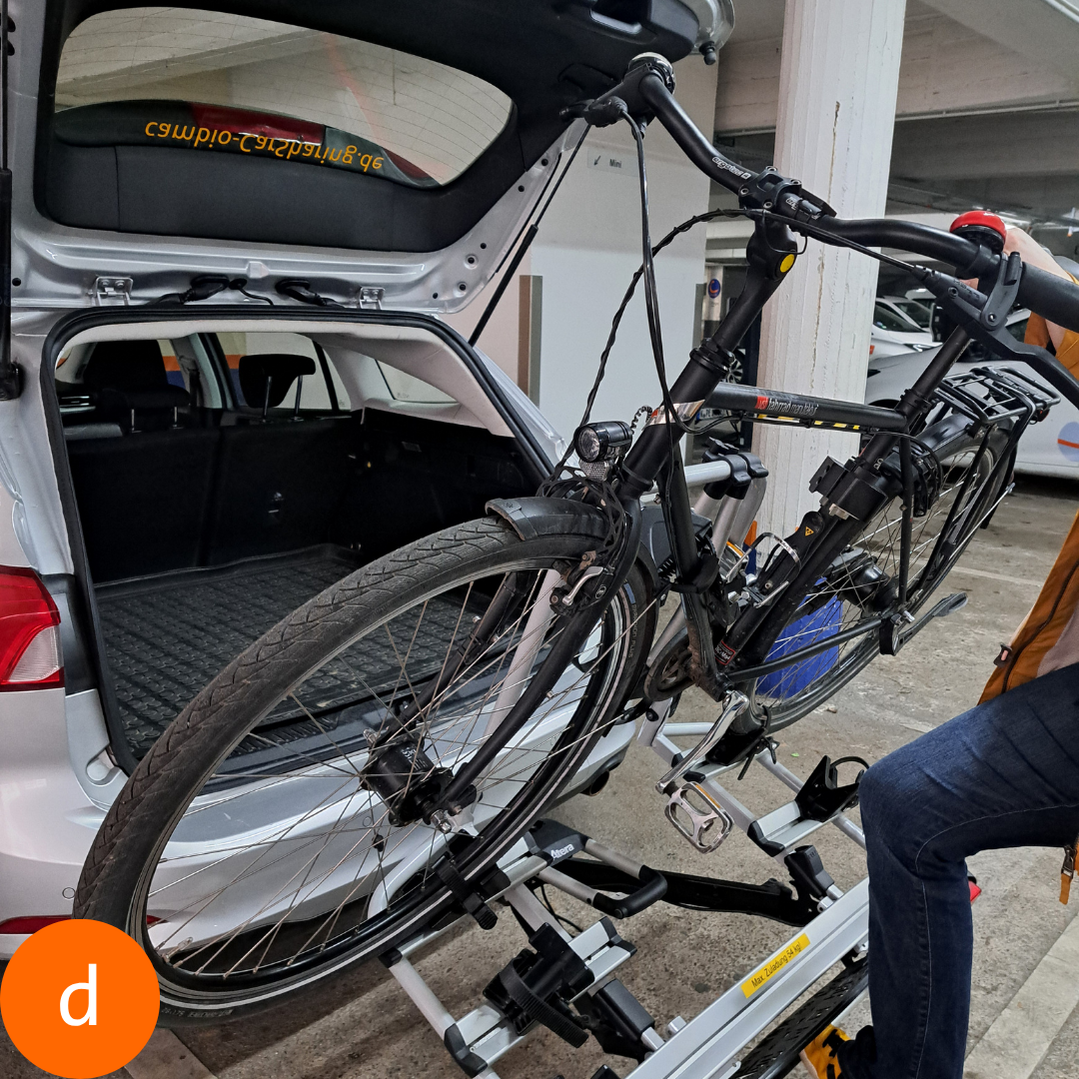

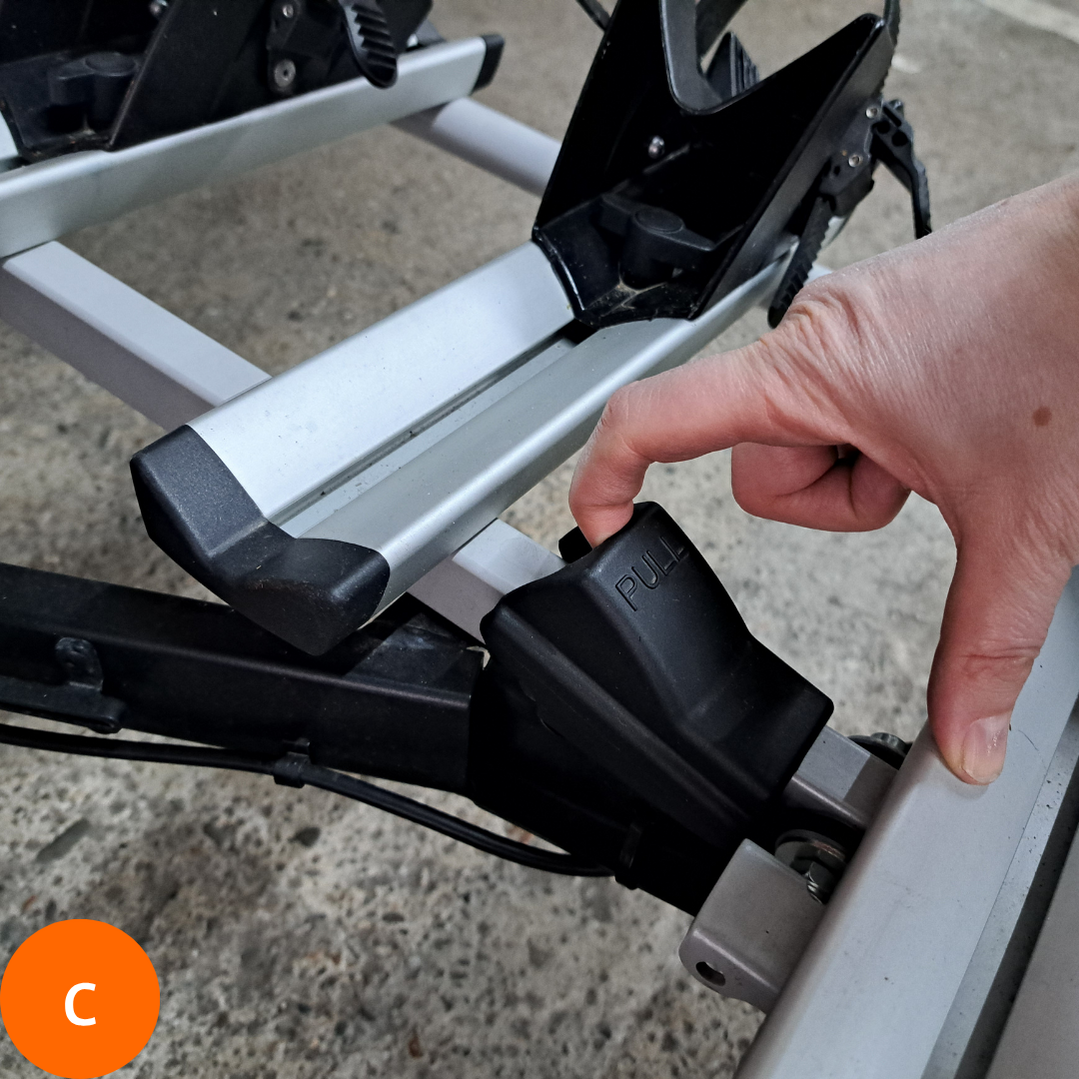

5. Auch mit montierten Fahrrädern können Sie den Träger abkippen und den Kofferraum öffnen. Zum Öffnen oder Schließen der Kofferraumklappe ziehen Sie die Entriegelungshebel nach oben (c). Anschließend drücken Sie die Fußleiste vollständig und kräftig nach unten. Ziehen Sie den Träger zu sich und lassen Sie ihn durch Gegenhalten langsam abkippen (d).

1. Entfernen Sie das Kennzeichen und legen Sie es zurück in den Kofferraum.

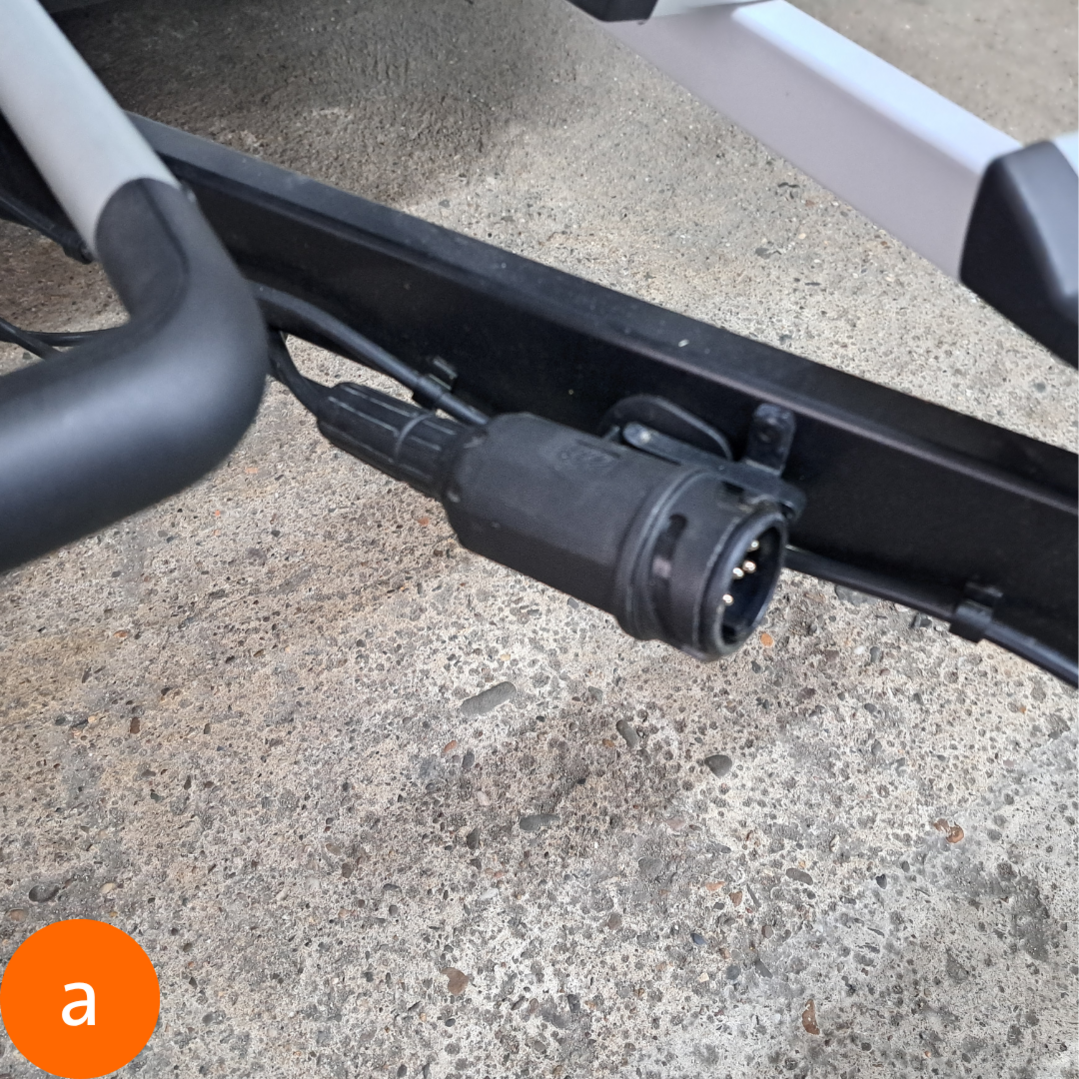

2. Drehen und ziehen Sie die Steckverbindung ab und stecken Sie sie zurück in die Halterung (a).

3. Entriegeln Sie den Spanngriff, drücken ihn etwas nach unten und ziehen ihn dann mit gedrücktem Knopf nach oben.

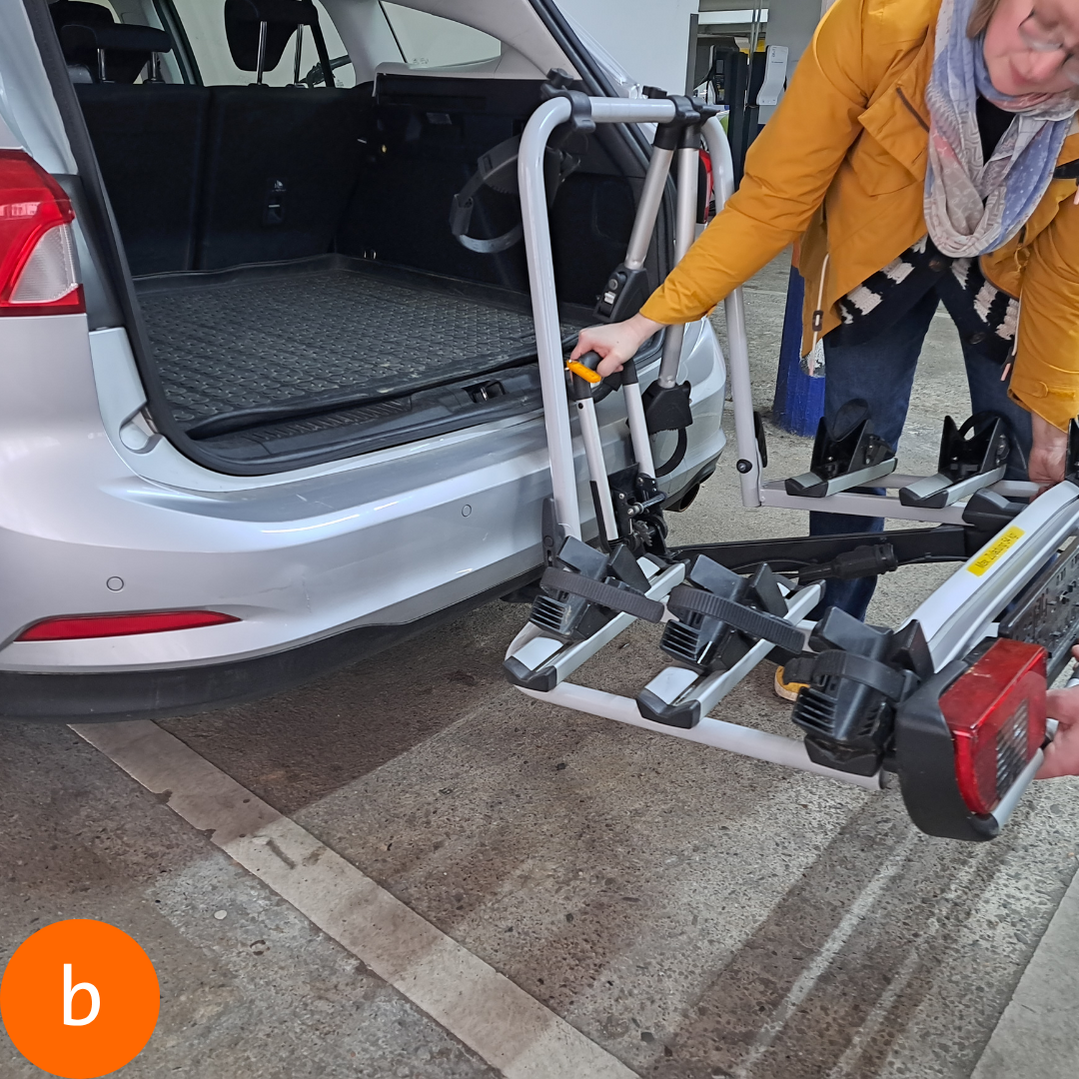

4. Kippen Sie den Fahrradträger leicht in Richtung Kofferraum (b).

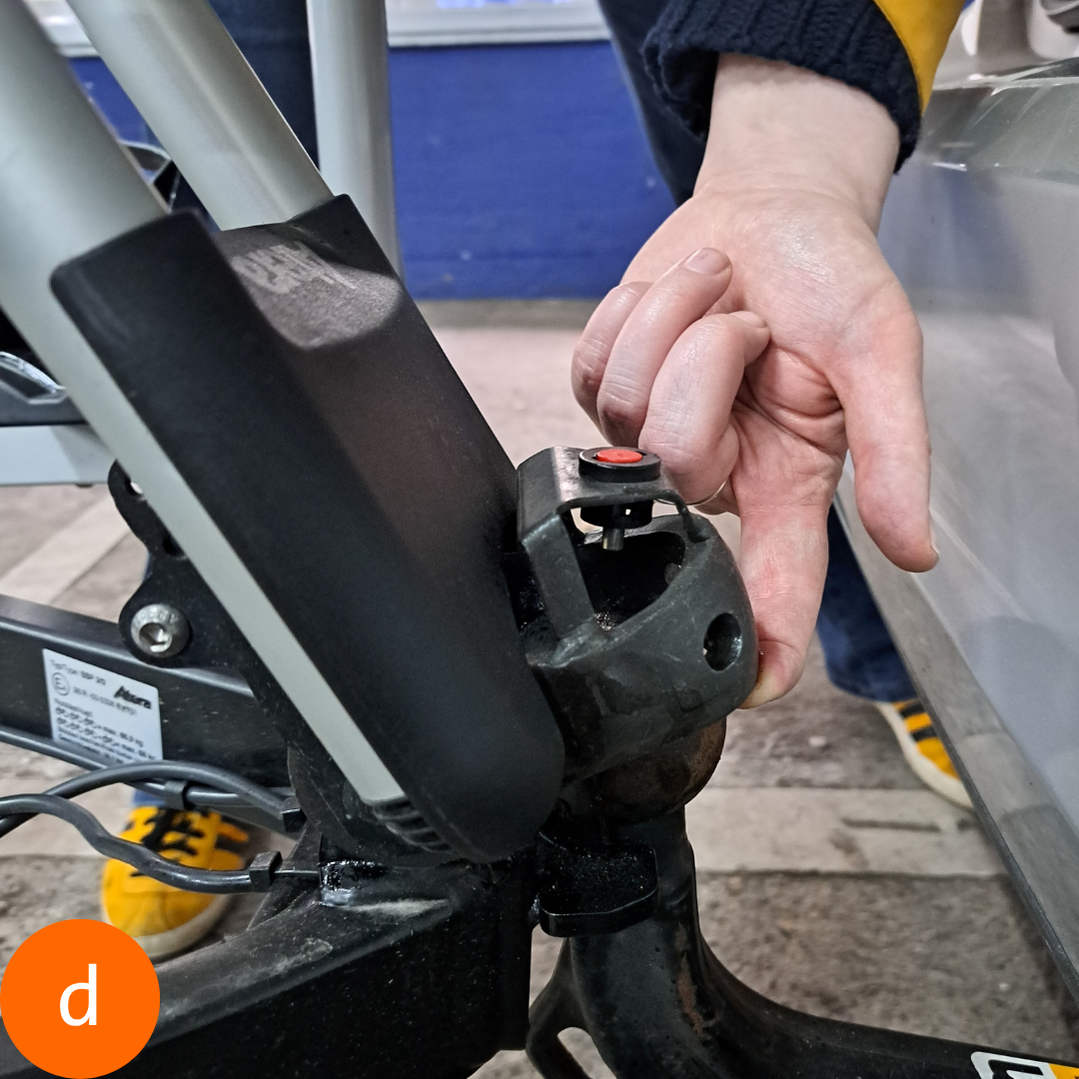

5. Ohne den Knopf zu drücken, bewegen Sie den Griff wieder in eine 40-Grad-Stellung. Hierbei sollte sich die Kappe, die über der Anhängerkupplung liegt, mitbewegen. Sollte das nicht der Fall sein, drücken Sie die Kappe leicht mit dem Finger an, während Sie den Hebel bewegen (c+d).

6. Jetzt können Sie den Träger von der Anhängerkupplung heben.

7. Lösen Sie die Verschlüsse am Bügel und klappen Sie den Bügel um.
